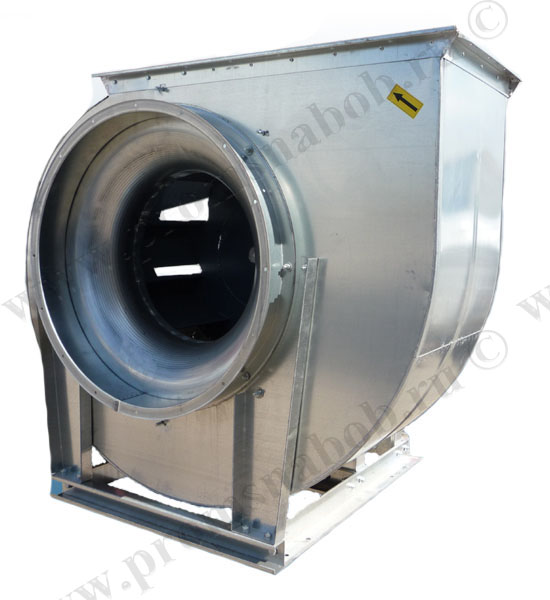

К торговой марке ВРАН принадлежат вентиляторы радиального типа, которые содержат в своей конструкции колеса с загнутыми назад лопатками. Как правило, они обладают высоким КПД, а также при работе не возникает никакого дискомфорта от шума их мотора. Товарный знак ВРАН® впервые был зарегистрирован в 2008 году и с того времени он считается образцом комфорта и современности. Каждый вентилятор изготовляется с использованием самых последних технических разработок, а также новейшего оборудования. Раскрой всех составных данного изделия (лопаток, дисков для колес, стенок корпуса) совершается с использованием лазера. А вот формирование деталей конусного и тороидального типов производится при помощи управляемого ЧПУ. При этом сварка колес проводится с использованием специального робота сварщика.
Каждый корпус вентиляционных изделий изготавливается из оцинкованной стали с использованием закатной технологии.
Поскольку производство вентиляторов проводится на высокоточном оборудовании, то серийная продукция полностью соответствует эталонным характеристикам, заявленным производителем. Этим гарантируется постоянное высокое качество каждого вентилятора. Торговая марка ВРАН® изготавливает свою продукцию в 16-ти типоразмерах, обеспечивая самый широкий выбор производительности устройств, которая находится в пределах 300-120000 м3/ч, а показатель давления составляет порядка 2600 Па.
Как правило, вентиляторы от ВРАН используются в тех системах, где по технологии функционирования требуется обеспечение высокого КПД, низкого уровня шума, или предусмотрена установка нескольких вентиляторов, которые будут работать параллельно друг к другу. Такие изделия обладают высокими техническими параметрами, а также могут полностью заменить известные серии вентиляторов отечественного производства (ВЦ 4-70, ВР 80-75,ВР 86-77). Именно по сравнению с ними, продукция ВРАН имеет целый ряд преимуществ:
- существует несколько классов исполнения колес, которые зависят от размера окружной скорости. Именно колеса служат основой надежной работы вентиляторного механизма на протяжении всего срока его функционирования. Все расчеты рабочих колес, у которых используется метод конечных элементов, полностью соответствуют экспериментальным данным;
- при выборе двигателей производитель оптимизировал запасы мощности, что, в конечном варианте, позволяет использовать конструкции с малой установочной мощностью, что особо важно для вентиляторов малых номеров;
- предусмотрено использование вентиляторов всех номеров, которые выполнены по первой конструктивной схеме. Каждый из них содержит преобразователи частоты, что позволяет точно корректировать режим работы устройства во время пусконаладочных испытаний, а также при дальнейшей эксплуатации вентилятора. Разработана и успешно внедрена в действие методика выбора мотора по оптимальным размерам, который способен работать с преобразователем частоты и менять диапазон частоты используемого тока;
- высокие аэродинамические показатели серийной продукции обеспечиваются за счет простой конструктивной схемы колеса, а также уплотнения, которое находится между колесом и патрубком при использовании в конструкции качественной технологии сборки;
- форма спирального корпуса была немного изменена, за счет чего средняя скорость воздушного потока снижена в выходном сечении устройства, потери же давления в примыкающей сети вентиляции при этом также уменьшаются.
Главное предназначение вентиляторов ВРАН
Вентиляторы могут устанавливаться в вентиляционных системах стандартного типа, а также в системе кондиционирования и воздушного отопления зданий на производстве или в жилых помещениях. Чтобы во время перемещения на протяжении двух часов газовоздушные смеси, температура которых находится в пределах 400-600 °С, не смогли навредить вентилятору, его изготавливают с использованием специальных исполнений типа ВРАН®)ДУ.
Вентиляторы бывают таких видов исполнений:
- общепромышленные, которых производитель, как правило, маркирует знаком «Н»;
- теплостойкие, которые имеют маркировку вида «Ж»;
- антикоррозионные (К1), которые могут препятствовать формированию коррозии и ржавчины;
- коррозионно-теплостойкие (К1Ж) – такие вентиляторы объединили в себе два вида механизмов и их свойства;
- взрывозащищенные (маркировка типа «В») – изделия выполняются согласно только первой конструктивной схеме;
- теплостойкие, механизм которых имеет защиту от взрывов (ВЖ) - исполнение аналогично предыдущему виду вентиляторов;
- вентиляторы, которые обладают защитным механизмом от взрыва и образования коррозии (ВК1; ВК3);
- взрывозащищенные коррозионно-теплостойкие (ВК1Ж);
- вентиляторы стойкие к сейсмической активности, которые могут легко совмещаться с другими видами исполнений, которые перечислены выше.
Механизм вентиляторов изнутри
В своей конструкции каждый вентилятор имеет рабочее колесо, которое вращается как по, так и против часовой стрелки. Лопатки колеса имеют специальную форму и загнуты слегка назад. Спиральный корпус устройства способен также поворачиваться. Вентиляторные механизмы изготавливают как по первой, так и по пятой конструктивной схеме согласно принятым стандартам ГОСТа 5976.
Вентиляторы, исполненные согласно первой конструктивной схеме, непосредственно соединяются с двигателем и бывают двух модификаций типа ВРАН6 и ВРАН9. Они отличаются количеством лопаток своего рабочего колеса.
Вентиляторы, которые принадлежат к пятой конструктивной схеме, в своей конструкции содержат ременной тип привода. Такие изделия бывают только одной модификации ВРАН9. В отличие от нее, ВРАН9, которая принадлежит к первой конструктивной схеме, укомплектована двигателями, благодаря которым можно осуществлять частоту регулирования скорости вращения.
Для устройств климатического исполнения типов У1, УХЛ1, Т1 в конструкции механизма предусмотрена дополнительная защита от атмосферных осадков, которой снабжены привод и выхлопная часть вентилятора.
Вентиляторы, которые используются на больших промышленных предприятиях, имеют шумоизолирующий кожух, что позволяет в значительной степени снизить уровень шума работы устройства до величины размером в 12 дБ. При этом общий уровень давления звука уменьшается на 25-30 дБ на расстоянии в 5 метров.
По желанию заказчик может приобрести дополнительные компоненты в виде виброизоляторов и гибких вставок, которые позволяют снизить уровень динамических нагрузок. Не лишним будет обзавестись: фланцами обратного действия, преобразователями частоты, а также различными устройствами, которые позволяют совершать плавный пуск вентилятора.
Эксплуатационные условия
Согласно эксплуатационным правилам и нормам для того, чтобы вентиляторы смогли прослужить своему обладателю много лет, их необходимо устанавливать за пределами зоны, в которой постоянно пребывают люди.
Изделия по нормам ГОСТа 15150 способны выдержать самые разные климатические условия работы, начиная от умеренного, и заканчивая тропическим климатом.
Основные условия эксплуатации:
температура вокруг устройства должна соответствовать:
- «-» 45 – «+» 40 градусов по Цельсию для умеренного типа климата;
- «-» 60 – «+» 40 градусов – для умеренно холодного климата;
- «-» 10 – «+» 50 градусов – для тропиков.
При этом среднее значение так называемой виброскорости всех внешних механизмов, которые служат источником возникновения вибрационных колебаний, должно находиться в пределах 2 мм/с.

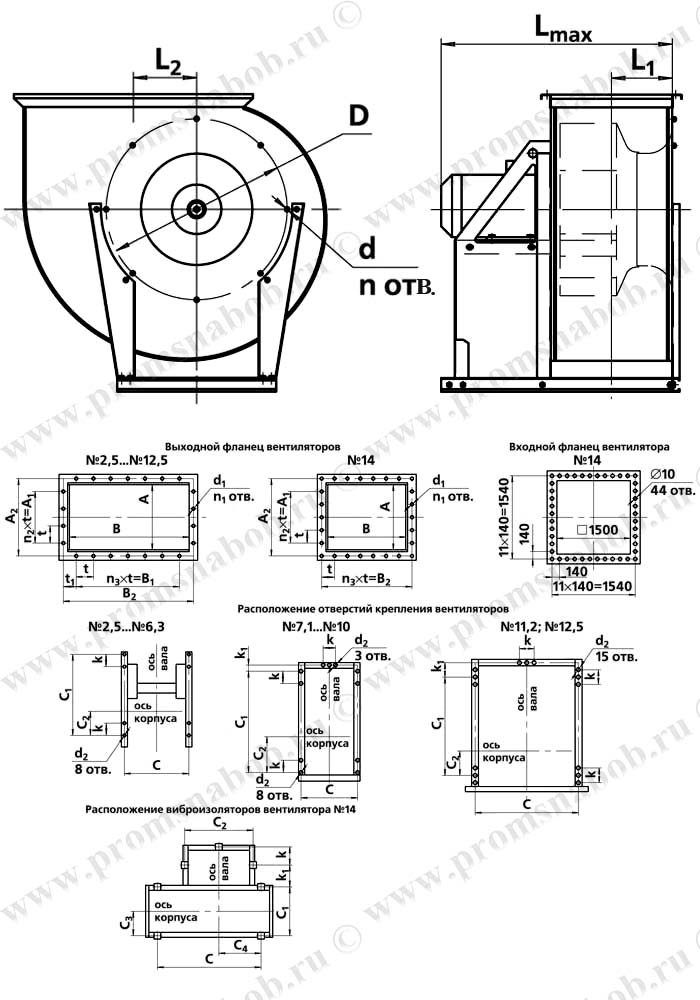

Габаритные и присоединительные размеры вентиляторов ВРАН ( 1-е исполнение)
Номер вентилятора | Присоединительные размеры, мм | n | n1 | n2 | n3 | Габаритные размеры, мм |
A | A1 | A2 | B | B1 | B2 | D | d | d1 | t | t1 | Lmax | L1 | L2 |
Вран-2,5 | 175 | 160 | 200 | 325 | 240 | 348 | 280 | М6 | 7 | 80 | 54 | 8 | 14 | 2 | 3 | 460 | 89 | 86 |
Вран-2,8 | 199 | 200 | 222 | 362 | 300 | 383 | 310 | М6 | 7 | 100 | 41,5 | 8 | 14 | 2 | 3 | 480 | 101 | 101 |
Вран-3,15 | 217 | 200 | 240 | 399 | 300 | 420 | 345 | М6 | 7 | 100 | 60 | 8 | 14 | 2 | 3 | 530 | 110 | 115 |
Вран-3,55 | 249 | 200 | 272 | 454 | 400 | 475 | 390 | М6 | 7 | 100 | 37,5 | 8 | 16 | 2 | 4 | 580 | 127 | 129 |
Вран-4 | 281 | 200 | 310 | 512 | 400 | 538 | 430 | М8 | 9 | 100 | 55 | 8 | 16 | 2 | 4 | 640 | 143 | 145 |
Вран-4,5 | 318 | 240 | 350 | 574 | 480 | 604 | 480 | М8 | 9 | 120 | 55 | 8 | 16 | 2 | 4 | 770 | 160 | 164 |
Вран-5 | 353 | 300 | 380 | 643 | 600 | 668 | 530 | М8 | 9 | 100 | 40 | 8 | 22 | 3 | 6 | 800 | 175 | 182 |
Вран-5,6 | 394 | 300 | 426 | 719 | 600 | 749 | 600 | М8 | 9 | 100 | 63 | 8 | 22 | 3 | 6 | 865 | 198 | 202 |
Вран-6,3 | 441 | 400 | 470 | 801 | 700 | 830 | 660 | М8 | 9 | 100 | 35 | 8 | 26 | 4 | 7 | 975 | 222 | 231 |
Вран-7,1 | 497 | 270 | 540 | 900 | 675 | 941 | 740 | М8 | 9 | 135 | 135 | 8 | 18 | 2 | 5 | 1030 | 250 | 260 |
Вран-8 | 563 | 300 | 600 | 1009 | 750 | 1047 | 835 | М8 | 9 | 150 | 150 | 8 | 18 | 2 | 5 | 1135 | 282 | 297 |
Вран-9 | 630 | 600 | 670 | 1132 | 1050 | 1170 | 940 | М8 | 9 | 150 | 35 | 16 | 26 | 4 | 7 | 1250 | 318 | 335 |
Вран-10 | 703 | 450 | 750 | 1269 | 1050 | 1317 | 1050 | М8 | 12 | 150 | 150 | 16 | 24 | 3 | 7 | 1340 | 353 | 366 |
Вран-11,2 | 784 | 750 | 830 | 1424 | 1350 | 1463 | 1170 | М10 | 12 | 150 | 40 | 16 | 32 | 5 | 9 | 1540 | 395 | 409 |
Вран-12,6 | 877 | 750 | 925 | 1593 | 1500 | 1638 | 1285 | М10 | 12 | 150 | 87,5 | 16 | 34 | 5 | 10 | 1750 | 440 | 455 |
Вран-14 | 980 | 672 | 1040 | 1460 | - | 1512 | - | - | 12 | 168 | - | - | 30 | 4 | 9 | 2150 | 594 | 980 |
Номер вентилятора | Установочные размеры, мм | Гибкая вставка на стороне: |
C | C1 | C2 | C3 | C4 | d2 | k | k1 | нагнетания | всасывания |
Вран-2.5 | 295 | 330 | 70 | - | - | 10 | 70 | - | ВГ-Н-2,5 | ВГ-В-2,5 |
Вран-2.8 | 295 | 365 | 80 | - | - | 10 | 75 | - | ВГ-Н-2,8 | ВГ-В-2,8 |
Вран-3.15 | 420 | 470 | 60 | - | - | 10 | 75 | - | ВГ-Н-3,15 | ВГ-В-3,15 |
Вран-3.55 | 460 | 530 | 104 | - | - | 10 | 90 | - | ВГ-Н-3,55 | ВГ-В-3,55 |
Вран-4 | 520 | 610 | 127 | - | - | 11 | 90 | - | ВГ-Н-4 | ВГ-В-4 |
Вран-4.5 | 525 | 660 | 140 | - | - | 12 | 100 | - | ВГ-Н-4,5 | ВГ-В-4,5 |
Вран-5 | 525 | 695 | 160 | - | - | 12 | 100 | - | ВГ-Н-5 | ВГ-В-5 |
Вран-5.6 | 550 | 740 | 183 | - | - | 14 | 110 | - | ВГ-Н-5,6 | ВГ-В-5,6 |
Вран-6.3 | 550 | 830 | 200 | - | - | 14 | 110 | - | ВГ-Н-6,3 | ВГ-В-6,3 |
Вран-7.1 | 710 | 750 | 200 | - | - | 14 | 125 | - | ВГ-Н-7,1 | ВГ-В-7,1 |
Вран-8 | 800 | 845 | 222 | - | - | 14 | 125 | - | ВГ-Н-8 | ВГ-В-8 |
Вран-9 | 870 | 950 | 258 | - | - | 14 | 130 | 100 | ВГ-Н-9 | ВГ-В-9 |
Вран-10 | 960 | 960 | 218 | - | - | 14 | 130 | 245 | ВГ-Н-10 | ВГ-В-10 |
Вран-11.2 | 1070 | 1090 | 245 | - | - | 14 | 150 | 175 | ВГ-Н-11,2 | ВГ-В-11,2 |
Вран-12.5 | 1230 | 1200 | 235 | - | - | 16 | 180 | 105 | ВГ-Н-12,5 | ВГ-В-12,5 |
Вран-14 | 2250 | 1060 | 1485 | 530 | 915 | - | 395 | 473 | ВГ-Н-14 | ВГ-В-14 |

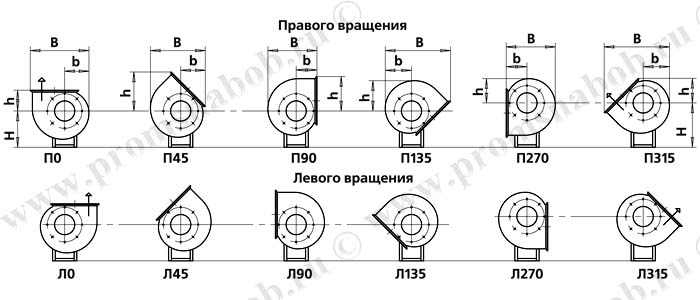

Положение корпуса вентилятора ВРАН исп. № 1
Номер вентилятора | Габаритные размеры, мм |
00 | 450 | 900 |
B | b | H | h | B | b | H | h | B | b | H | h |
ВРАН № 2,5 | 456 | 186 | 240 | 173 | 423 | 190 | 240 | 312 | 390 | 173 | 240 | 270 |
ВРАН № 2,8 | 515 | 213 | 310 | 193 | 471 | 206 | 310 | 349 | 441 | 193 | 310 | 302 |
ВРАН № 3,15 | 572 | 236 | 310 | 215 | 521 | 225 | 310 | 388 | 491 | 215 | 310 | 336 |
ВРАН № 3,55 | 644 | 267 | 350 | 245 | 590 | 256 | 350 | 438 | 557 | 245 | 350 | 377 |
ВРАН № 4 | 738 | 301 | 390 | 290 | 686 | 310 | 390 | 514 | 641 | 290 | 390 | 437 |
ВРАН № 4,5 | 831 | 338 | 435 | 325 | 761 | 339 | 435 | 570 | 719 | 325 | 435 | 483 |
ВРАН № 5 | 913 | 375 | 535 | 338 | 832 | 363 | 535 | 619 | 776 | 338 | 535 | 538 |
ВРАН № 5,6 | 1020 | 420 | 570 | 375 | 924 | 399 | 570 | 688 | 865 | 375 | 570 | 600 |
ВРАН № 6,3 | 1140 | 474 | 665 | 420 | 1034 | 442 | 665 | 768 | 973 | 420 | 665 | 667 |
ВРАН № 7,1 | 1282 | 534 | 745 | 480 | 1167 | 499 | 745 | 869 | 1103 | 480 | 745 | 748 |
ВРАН № 8 | 1440 | 602 | 795 | 536 | 1304 | 553 | 795 | 972 | 1238 | 536 | 795 | 839 |
ВРАН № 9 | 1615 | 677 | 890 | 590 | 1467 | 621 | 890 | 1078 | 1379 | 590 | 890 | 938 |
ВРАН № 10 | 1797 | 751 | 970 | 656 | 1627 | 689 | 970 | 1204 | 1533 | 656 | 970 | 1046 |
ВРАН №11,2 | 2004 | 841 | 110 | 735 | 1822 | 764 | 1100 | 1342 | 1716 | 735 | 110 | 1163 |
ВРАН № 12,5 | 2235 | 947 | 1230 | 810 | 2050 | 869 | 1230 | 1487 | 1905 | 810 | 1230 | 1302 |
ВРАН № 14 | 2760 | 1170 | 1365 | 965 | - | - | - | - | 2350 | 965 | 1365 | 1590 |
Номер вентилятора | Габаритные размеры, мм |
1350 | 2700 | 3150 |
B | b | H | h | B | b | H | h | B | b | H | h |
ВРАН № 2.5 | 515 | 202 | 240 | 234 | 390 | 173 | 340 | 186 | 515 | 202 | 340 | 190 |
ВРАН № 2.8 | 579 | 230 | 310 | 265 | 441 | 193 | 350 | 213 | 579 | 230 | 350 | 206 |
ВРАН № 3.15 | 644 | 257 | 310 | 296 | 491 | 215 | 410 | 236 | 644 | 257 | 410 | 225 |
ВРАН № 3.55 | 728 | 290 | 350 | 335 | 557 | 245 | 450 | 267 | 728 | 290 | 450 | 256 |
ВРАН № 4 | 840 | 326 | 390 | 376 | 641 | 290 | 470 | 301 | 840 | 326 | 470 | 310 |
ВРАН № 4.5 | 936 | 366 | 435 | 422 | 719 | 325 | 535 | 338 | 936 | 366 | 535 | 339 |
ВРАН № 5 | 1023 | 404 | 535 | 470 | 776 | 338 | 580 | 375 | 1026 | 406 | 580 | 363 |
ВРАН № 5.6 | 1143 | 455 | 570 | 525 | 865 | 375 | 665 | 420 | 1143 | 455 | 665 | 399 |
ВРАН № 6.3 | 1282 | 513 | 665 | 591 | 973 | 420 | 746 | 474 | 1282 | 513 | 746 | 442 |
ВРАН № 7.1 | 1447 | 578 | 745 | 667 | 1103 | 480 | 845 | 534 | 1447 | 578 | 845 | 500 |
ВРАН № 8 | 1623 | 651 | 795 | 751 | 1238 | 536 | 895 | 602 | 1623 | 651 | 895 | 553 |
ВРАН № 9 | 1811 | 733 | 890 | 846 | 1379 | 590 | 1010 | 677 | 1811 | 733 | 1010 | 621 |
ВРАН № 10 | 2017 | 814 | 970 | 939 | 1533 | 656 | 1100 | 751 | 2017 | 814 | 1100 | 689 |
ВРАН № 11.2 | 2253 | 911 | 1100 | 1051 | 1716 | 735 | 1250 | 841 | 2254 | 911 | 1250 | 764 |
ВРАН № 12.5 | 2512 | 1025 | 1230 | 1181 | 1905 | 810 | 1430 | 947 | 2512 | 1025 | 1430 | 869 |
ВРАН № 14 | - | - | - | - | 2350 | 965 | 1635 | 1170 | - | - | - | - |

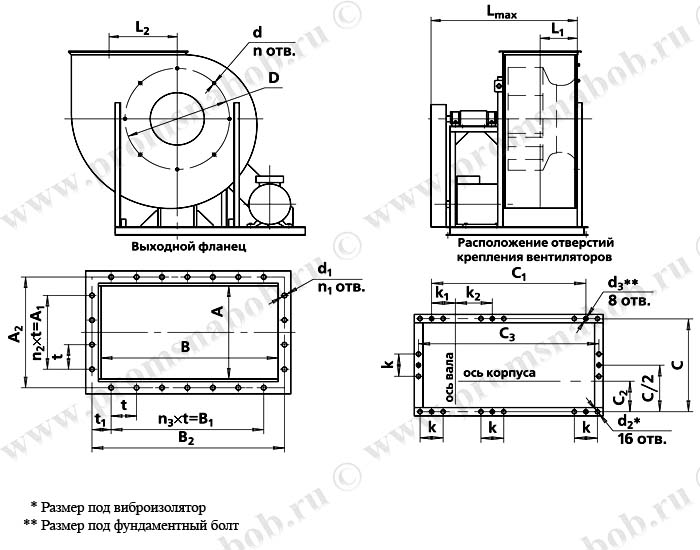

Габаритные и присоединительные размеры вентиляторов ВРАН ( 5-е исполнение)
№ вентилятора | Присоединительные размеры, мм | n | n1 | n2 | n3 | Габаритные размеры, мм |
А | А1 | А2 | В | В1 | В2 | D | d | d1 | t | t1 | Lmax | L1 | L2 |
6,3 | 441 | 400 | 470 | 801 | 700 | 830 | 660 | М8 | 9 | 100 | 35 | 8 | 26 | 4 | 7 | 1080 | 222 | 231 |
8 | 563 | 300 | 600 | 1009 | 750 | 1047 | 835 | М8 | 9 | 150 | 150 | 8 | 18 | 2 | 5 | 1200 | 282 | 297 |
10 | 703 | 450 | 750 | 1269 | 1050 | 1317 | 1050 | М8 | 12 | 150 | 150 | 16 | 24 | 3 | 7 | 1540 | 353 | 366 |
12,5 | 877 | 750 | 925 | 1523 | 1500 | 1638 | 1285 | М10 | 12 | 150 | 87,5 | 16 | 34 | 5 | 10 | 1710 | 440 | 455 |
№ вентилятора | Установочные размеры, мм | Вставка гибкая на стороне: |
С | С1 | С2 | С3 | d2 | d3 | к | к1 | к2 | нагнетания | всасывания |
6,3 | 980 | 1110 | 245 | - | 12 | 18 | 120 | 140 | 320 | ВГ-Н-6,3 | ВГ-В-6,3 |
8 | 1156 | 1190 | 310 | - | 12 | 18 | 130 | 301 | 294 | ВГ-Н-8 | ВГ-В-8 |
10 | 1456 | 1900 | 446 | - | 12 | 18 | 150 | 381 | 904 | ВГ-Н-10 | ВГ-В-10 |
12,5 | 1645 | 2025 | 550 | 2223 | 15 | 24 | 180 | 525 | 875 | ВГ-Н-12,5 | ВГ-В-12,5 |

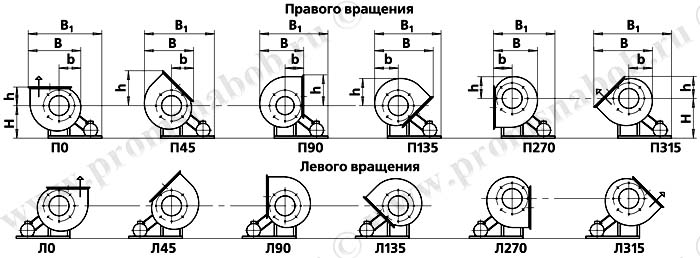

Положение корпуса вентилятора ВРАН схема № 5
№ вентилятора | Габаритные размеры, мм |
00 | 450 | 900 |
B | B1 | b | H | h | B | B1 | b | H | h | B | B1 | b | H | h |
6,3 | 1140 | 1736 | 474 | 671 | 426 | 1034 | 1662 | 442 | 671 | 768 | 973 | 1623 | 420 | 671 | 667 |
8 | 1440 | 1833 | 602 | 843 | 536 | 1304 | 1746 | 553 | 843 | 972 | 1238 | 1697 | 536 | 843 | 839 |
10 | 1797 | 2676 | 751 | 1050 | 656 | 1627 | 2568 | 689 | 1050 | 1204 | 1533 | 2507 | 656 | 1050 | 1046 |
12,5 | 2235 | 2918 | 947 | 1230 | 810 | 2050 | 2811 | 869 | 1230 | 1487 | 1905 | 2725 | 810 | 1230 | 1302 |
№ вентилятора | Габаритные размеры, мм |
1350 | 2700 | 3150 |
B | B1 | b | H | h | B | B1 | b | H | h | B | B1 | b | H | h |
6,3 | 1282 | 1583 | 513 | 671 | 591 | 973 | 1490 | 420 | 751 | 474 | 1282 | 1839 | 513 | 751 | 442 |
8 | 1623 | 1646 | 651 | 843 | 751 | 1238 | 1531 | 536 | 933 | 602 | 1623 | 1967 | 651 | 933 | 53 |
10 | 2017 | 2444 | 814 | 1050 | 939 | 1533 | 2286 | 656 | 1150 | 751 | 2017 | 2833 | 814 | 1150 | 689 |
12,5 | 2512 | 2655 | 1025 | 1230 | 1181 | 1905 | 2440 | 810 | 1430 | 947 | 2512 | 3117 | 1025 | 1430 | 869 |
