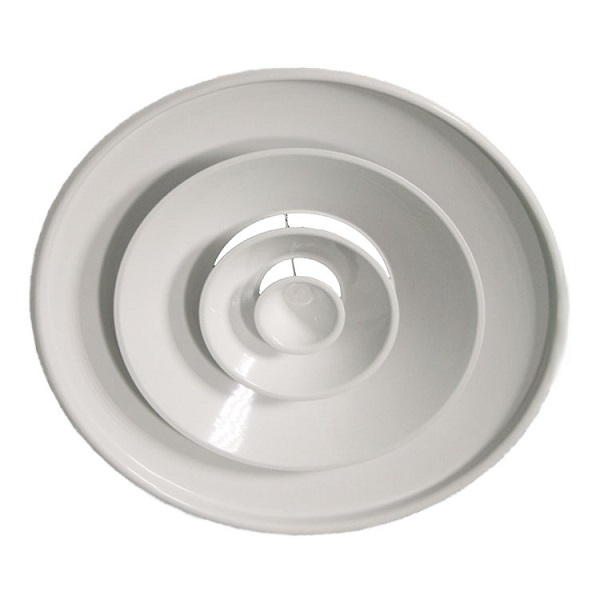

Конические диффузоры Арктос ДКУ

Категория:

Конические диффузоры АРКТОС

Производитель:

Арктос

Производство:

Россия

Отправить заявку на электронную почту

Скачать прайс-лист и каталог

Заказать звонок

Цены на конические диффузоры Арктос ДКУ

СОБСТВЕННОЕ ПРОИЗВОДСТВО

высокое качество и минимальный срок изготовления

БОЛЬШИЕ СКЛАДСКИЕ ЗАПАСЫ

оборудование на складе

БЕСПЛАТНАЯ ДОСТАВКА

по Москве до транспортной компании

ВСЕ ЦЕНЫ С НДС

работаем по основной системе налогообложения (ОСНО)

Дополнительная информация

Цены и обозначение

Особенности

может использоваться для охлаждения и нагревания
сделан из стали с порошковым покрытием
регулирование типа воздушного потока от веерного до конического
ручной привод
подача воздуха из верхней части помещения

Структура обозначения:

ДКУ 250

ДКУ

тип диффузора

250

типоразмер

Описание и технические характеристики

Основная цель применения диффузоров ДКУ – это подача и удаление воздуха вентиляционными системами и системами кондиционирования в помещениях различного назначения.

В состав диффузоров ДКУ входят присоединительный патрубок, корпус и вставка из конических колец.

Благодаря конической вставки можно регулировать форму струи от веерной при охлаждении до конической при нагреве.

Материалом изготовления служит сталь с порошковым напылением белого цвета - RAL 9016. При изготовлении на заказ возможна окраска в любой цвет из каталога RAL.

Монтаж производится с помощью присоединительного патрубка, прикрепляемого самонарезающими винтами к навесному потолку или отводу круглого воздуховода.

Технические характеристики:

Данные для подбора диффузоров ДКУ при подаче воздуха

Размер, ØА, мм	N*	L_WA=25дБ (А)				L_WA=35дБ (А)					L_WA=45дБ (А)					L_WA=60дБ (А)
		L₀, м³/ч	Pп, Па	дальнобойность, м; при Vx, м/с		L₀, м³/ч	Pп, Па	дальнобойность, м; при Vx, м/с			L₀, м³/ч	Pп, Па	дальнобойность, м; при Vx, м/с			L₀, м³/ч	Pп, Па	дальнобойность, м; при Vx, м/с
		L₀, м³/ч	Pп, Па	0,2	0,5	L₀, м³/ч	Pп, Па	0,2	0,5	0,75	L₀, м³/ч	Pп, Па	0,2	0,5	0,75	L₀, м³/ч	Pп, Па	0,5	0,75
Настилающаяся веерная струя**
250	13	610	14	5	2	830	27	6,8	2,7	1,8	1150	51	9,4	3,8	2,5	1800	125	5,9	3,9
315		1000	15	6,5	2,6	1200	22	7,8	3,1	2,1	1600	39	10	4,1	2,8	2300	81	5,9	4
355		1400	19	8	3,2	1800	31	10	4,1	2,8	2300	50	13	5,3	3,5	3100	91	7,1	4,7
400		1400	12	7,1	2,9	1800	19	9,2	3,7	2,5	2500	37	13	5,1	3,4	3700	81	7,6	5
Настилающаяся веерная струя**
250	0	540	18	4,4	1,8	750	35	6,1	2,4	1,6	1000	62	8,2	3,3	2,2	1600	158	5,2	3,5
315		930	21	6	2,4	1200	35	7,8	3,1	2,1	1600	62	10	4,1	2,8	2300	129	5,9	4
355		1100	18	6,3	2,5	1450	32	8,3	3,3	2,2	1900	55	11	4,4	2,9	2800	119	6,4	4,3
400		1350	17	6,9	2,8	1800	31	9,2	3,7	2,5	2500	59	13	5,1	3,4	3800	137	7,8	5,2
Вертикальная коническая струя
250	-7	470	15	7,4	2,9	640	28	10	4	2,7	850	49	13,3	5,3	3,6	1300	114	8,2	5,4
315	-10	830	18	10,3	4,1	1100	32	14	5,5	3,6	1500	60	18,6	7,5	5	2100	117	10	7
355	-10	1050	19	11,9	4,8	1400	32	15	6,2	4,1	1780	52	19,6	7,9	5,2	2500	103	11	7,4
400	-13	1050	16	14,4	5,8	1500	33	21	8,2	5,5	2050	62	29	11,3	7,5	3200	152	18	12

*N – количество оборотов центральной вставки, вращение осуществляется из положения заподлицо с корпусом. Знак "–" указывает на поворот по часовой стрелке, знак "+" - против часовой стрелки.
** При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.

Данные для подбора диффузоров ДКУ при удалении воздуха

Размер, ØA, мм	L_WA= 25дБ (А)		L_WA=35дБ (А)		L_WA=45дБ (А)		L_WA=60дБ (А)
Размер, ØA, мм	L₀, м³/ч	Рп, Па	L₀, м³/ч	Рп, Па	L₀, м³/ч	Рп, Па	L₀, м³/ч	Рп, Па
250	600	8	980	22	1550	56	2100	102
315	1700	26	2200	44	2700	67	3300	99
355	1710	17	2200	27	2800	44	4100	95
400	2000	14	2700	26	3600	46	5400	104

Габаритные размеры

Габаритные и присоединительные размеры конических диффузоров Арктос ДКУ

Модель	F₀, м²	Размеры, мм						Вес, кг
Модель	F₀, м²	ØA	В	В1	ØC	ØC1	H1	Вес, кг
ДКУ 250	0,049	249	10	20	572	525	174	3,2
ДКУ 315	0,078	314	15	20	633	591	174	4,1
ДКУ 355	0,099	354	15	20	660	619	176	4,5
ДКУ 400	0,125	399	20	20	700	658	176	4,8
