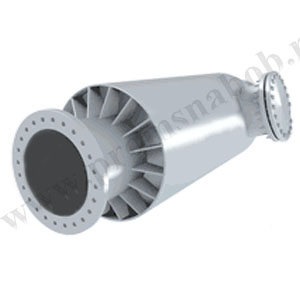

Горизонтальные грязевики ГГ серия ТС-566 (Ду 500-1400)

Общие сведения

      Грязевики предназначены для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах водяных сетей.

     Грязевик горизонтальный ГГ (серии ТС-566) Ду 500, 600, 700, 800, 900, 1000, 1200, 1400 представляет собой узел расширения трубопровода с изменением направления воды и фильтрацией ее специальной сеткой, под которой происходит отсечение, выпадание в осадок и накапливание крупных и взвешенных частиц. Работа грязевика заключается в приеме воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.

Серийные грязевики выпускаются следующих модификаций:

- абонентские (тепловых пунктов)- ТС-569.00.000;

- вертикальные: ТС-568.00.000 и ТС-567.00.000;

- горизонтальные: ТС-565.00.000 и ТС-566.00.000.

      Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика. Периодически, по мере накапливания грязи в поддоне грязевика и забивания сетки окалиной или другими взвешенными частицами производится отключение грязевика и очистка его от грязи, промывка сетки через штуцер (муфту) в нижней части корпуса. Осмотр и очистка внутренней поверхности корпуса грязевика, а также замена паронитовых прокладок необходимо производить не реже одного раза в 2-3 года во время остановки грязевика.

      Эксплуатация грязевиков должна выполняться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды». Грязевики не подлежат регистрации в органах Ростехнадзора. Полный назначенный срок службы грязевиков составляет 20 лет.

      Гарантийный срок эксплуатации – 24 месяца с момента включения грязевика в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес потребителя, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

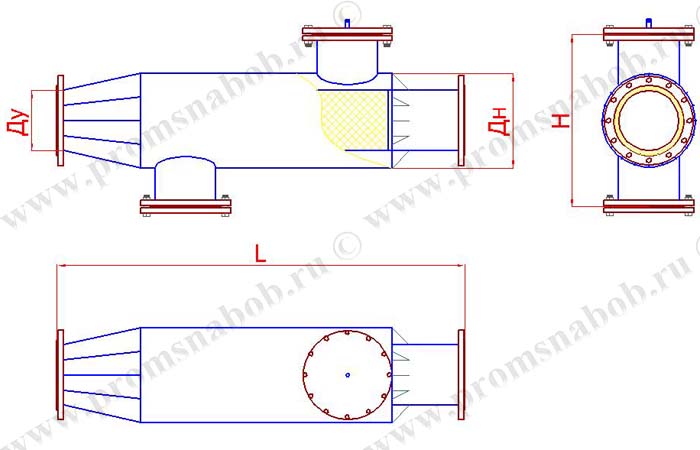

Габаритные и присоединительные размеры грязевика горизонтального ГГ (серии ТС-566) исп. 1
