Круглые воздуховоды различного диаметра предназначены для монтажа прочной и хорошо герметизированной вентиляционной системы в зданиях промышленного, производственного, сельскохозяйственного, коммунального и прочего назначения.

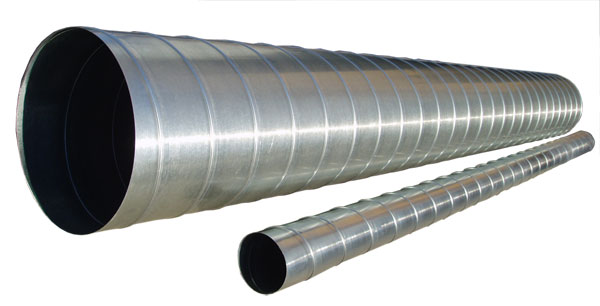

Система воздуховодов включает в себя прямые участки круглого сечения со спиральными швам, фасонные части и соединительные элементы прямых участков (ниппели).
При присоединении фасонной части к воздуховоду соединительный элемент не требуется, тогда как принцип соединения прямых участков между собой основан на том, что внутренний диаметр трубы равен наружному диаметру соединительного элемента (ниппеля внутреннего); соединение двух фасонных изделий осуществляется при помощи наружного ниппеля.
Габаритные и присоединительные размеры круглых спирально навивных воздуховодов
Диаметр D, мм | Толщина стали t, мм | Длина L, мм | Площадь поверхности 1 м.п. м2 | Площадь живого сечения, м2 | Вес 1 м.п., кг |
100 | 0,55 | от 200 | 0,32 | 0,008 | 1,6 |
125 | 0,40 | 0,012 | 2,0 |
140 | 0,45 | 0,015 | 2,3 |
160 | 0,51 | 0,020 | 2,6 |
200 | 0,7 | 0,63 | 0,031 | 3,2 |
250 | 0,79 | 0,049 | 4,0 |
315 | 0,99 | 0,078 | 5,0 |
355 | 1,12 | 0,99 | 7,1 |
400 | 1,26 | 0,126 | 8,0 |
450 | 1,42 | 0,159 | 9,0 |
500 | 1,58 | 0,196 | 10,0 |
560 | 1,76 | 0,246 | 11,2 |
630 | 1,98 | 0,312 | 12,6 |
710 | 2,24 | 0,396 | 14,2 |
800 | 2,52 | 0,501 | 16,0 |
900 | 1,0 | 2,83 | 0,636 | 25,6 |
1000 | 3,15 | 0,786 | 28,5 |
